MRF136 RF AMP

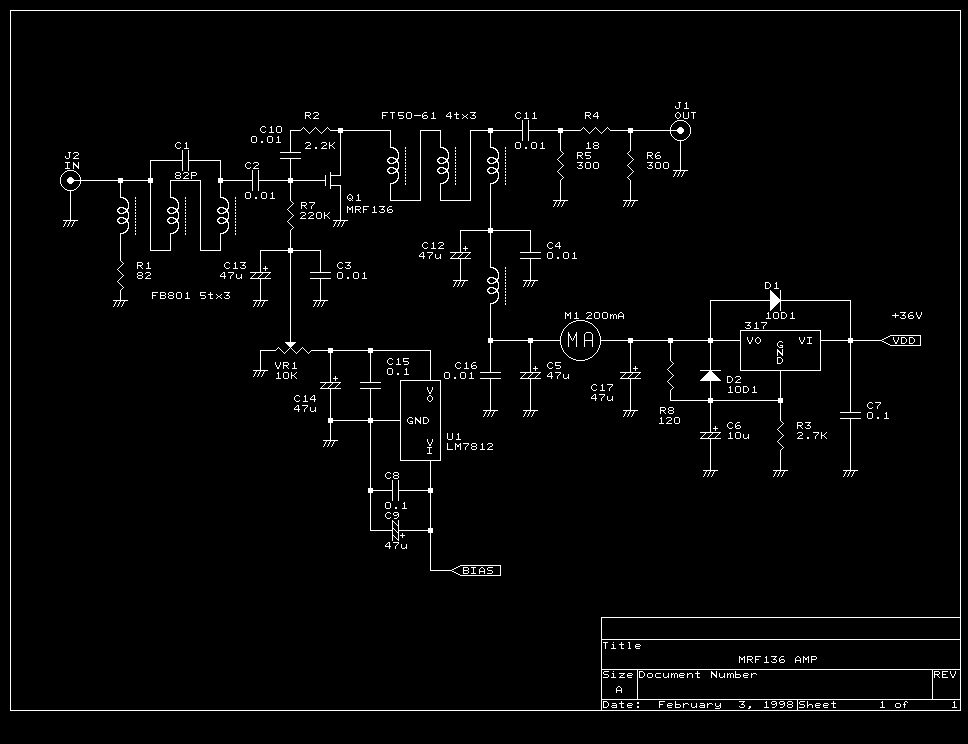

ハムジャーナル#100でも紹介されたモトローラのMRF136を使ったRF アンプです. 受信機の分配器の補償アンプとして実験しました. 11MHzでの利得は12dB+3dB(ATTの減衰分)でした. ID=200mA程流していますが,放熱板が55度位になります. MRF136 RF AMP回路図 (12KByte) 残念ながらこのFETは入手難です.販売店にはまずないと思われます. 昔シリコニクスのVMP,VNというFETがありましたが,同様にMRF136も低NFで高ゲインなFETです. (VMPシリーズも実験したかった.余剰お持ちの方いらっしゃいましたら,ご連絡ください.) 連絡先: jimcom123@hotmail.com JimCom COPYRIGHT 1996,97 JimCom このサイト内の画像・図面等の情報を無断で使用する事を禁じます.
