MP3 Player

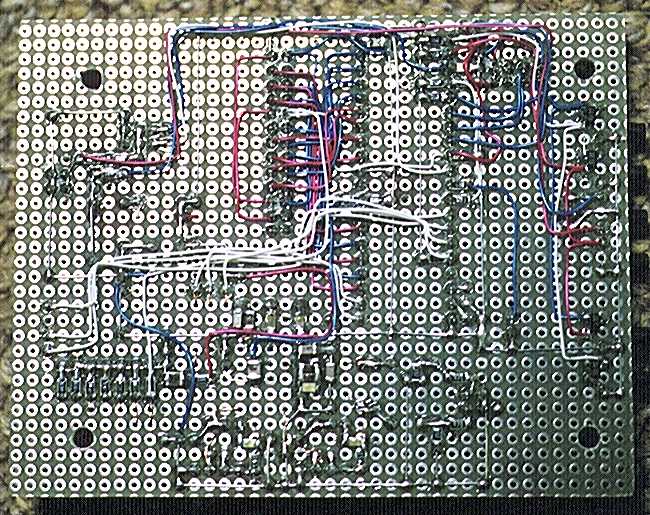

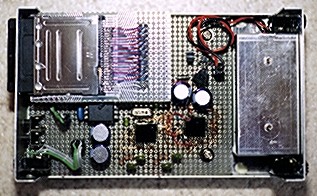

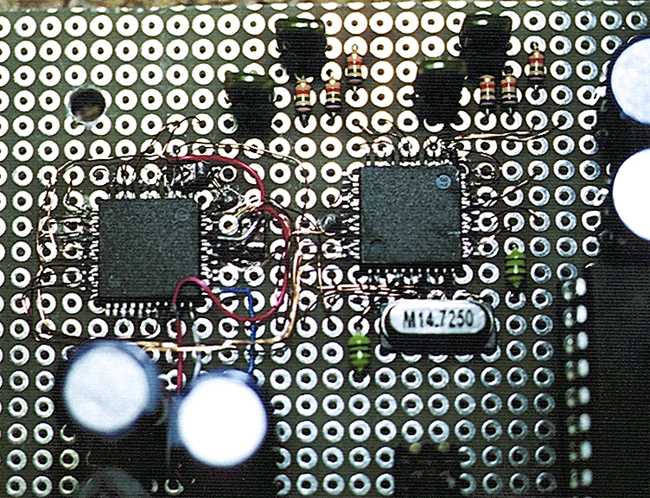

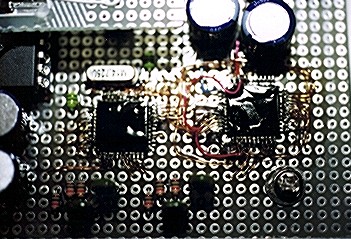

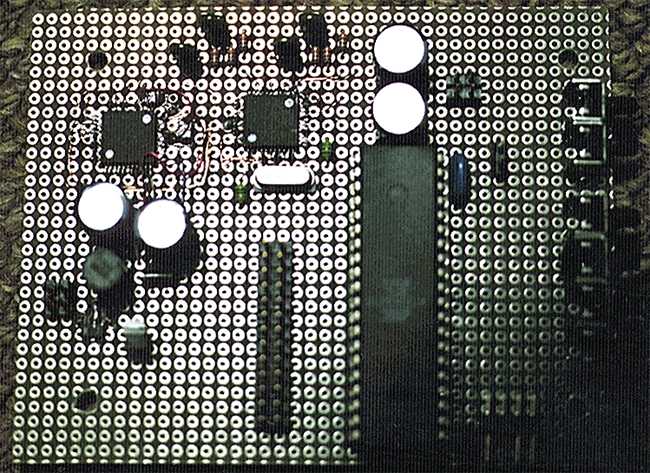

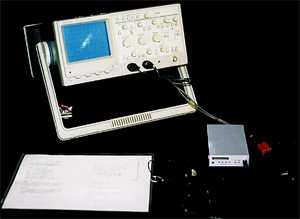

あるWebサイトでみつけた,MP3プレーヤを作ってみました. 原典の設計がしっかりしていたので,ほとんどコピーです. オーディオ出力フィルタの設計を変更した程度です. 電池フォルダ付アルミケースに入れました. ストレージメモリにはデジタルカメラ等で使用されている,スマートメディアを使用しました. 64MBでCD1枚分を収録可能です. データの転送には,Dos/Vパソコンを使用します. 主要半導体がQFPパッケージなので,配線には注意が必要でした. QFPパッケージを裏返しで基板に固定をした後,0.2φの線材を使い配線を行いました. 動作チェック後,高周波ワニスで周囲を固めてあります. 1999年末にWebサイトをみつけて,2000年正月休みに製作しました. トランジスタ技術誌2000年4月号に,製作記事が掲載されています. 通勤時に単三乾電池2本で,快適に連続使用しています. 全面パネル 基板裏面 基板表面 基板表面QFP-IC拡大 連絡先: jimcom123@hotmail.com JimCom COPYRIGHT 2000 JimCom このサイト内の画像・図面等の情報を無断で使用する事を禁じます.
