PROPHET-600

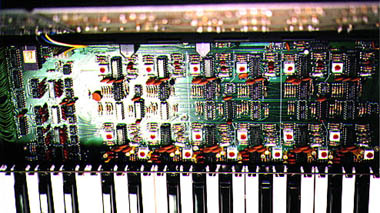

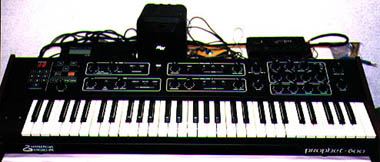

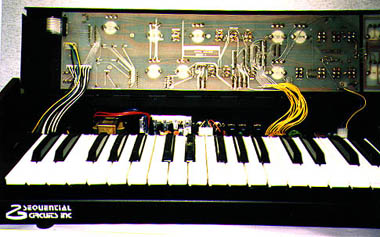

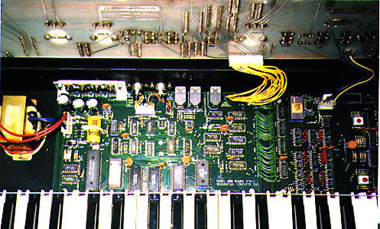

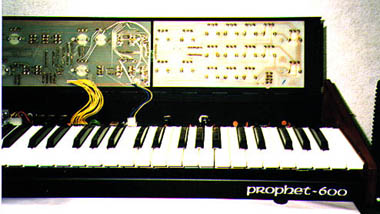

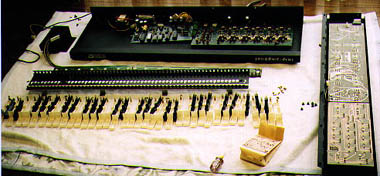

発売当時に購入しました.当時アメリカ生産版と国内生産版では価格に雲泥の差が ありました.所有しているのは国内版です. バックアップ電池が切れた事から全面的にメンテしました.  アナログシンセなので各ボイスごとに基板もレイアウトされています.  パネルに出ているスイッチ,ボリュームは基板に取りつけられています.  CPUはZ80が使用されています.今回最終版ROMに交換しました.  無残にもバラバラにされてしまった,P-600.  今回のメンテでは以下の部分をチェックしました.   バックアップ電池交換.   最終版ROMへの交換.   VR,SWの接点掃除.   鍵盤の洗浄(プラスチック部分のみ)と清掃.   電源部の電解コンデンサ,整流ダイオードの交換.(ファーストリカバリDiに交換)   アナログ回路の電解コンデンサ交換.(OS-CONに交換)   リセット回路がオリジナル回路と違っていたので,回路図どおりに変更.   ピッチ調整 メンテ後は音がよくなりました.特に高域の伸びが良くなり,ワイルドな音が するようになりました.

PROPHET T-8

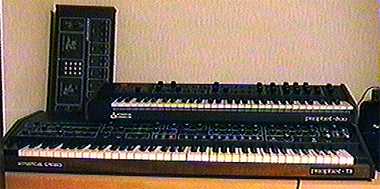

アメリカの楽器店から中古で入手しました. 現在メンテ中です. 出荷時に一応テストしたとの事でしたが,スイッチの接点不良が3カ所ほどありました. 原因はホコリによる接触不良で掃除機とエアコンプレッサでホコリを飛ばした後, 接点を洗浄し正常になりました. ROMも最終版に変更し,アナログ回路の部品を一部交換する予定です.

Reverb Unit

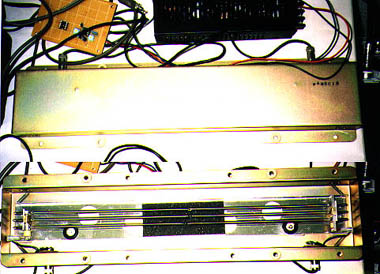

アメリカのパーツ屋から入手しました. ハモンド純正のユニットだそうです.内部の作りもしっかりしています. 駆動回路をオペアンプで作り,シンセの間に入れて使っています. バラック状態ですが,なかなかの効きです. 連絡先: jimcom123@hotmail.com JimCom COPYRIGHT 1998 JimCom このサイト内の画像・図面等の情報を無断で使用する事を禁じます.
