FM多重文字放送デコーダー
ＮＨＫエンジニアリングが開発したDARC方式の多重文字放送を 受信するためのアダプタを学校での実習として製作してみた． 表示端末としてPalm OSを搭載したVISORを利用した． VISORを使った理由は，拡張コネクタSpringBoardがあったこと． さらにこの端子はCPUバスが直接出ていて，ハード設計が簡単だったこと． ソフト開発もフリーソフトで可能だったことなどがあげられる．

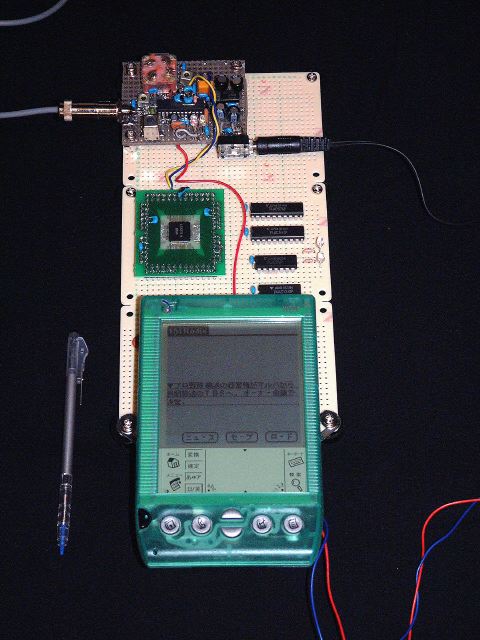

評価基板
標準DIP基板で製作してみたところ，結構大きなサイズになってしまった．

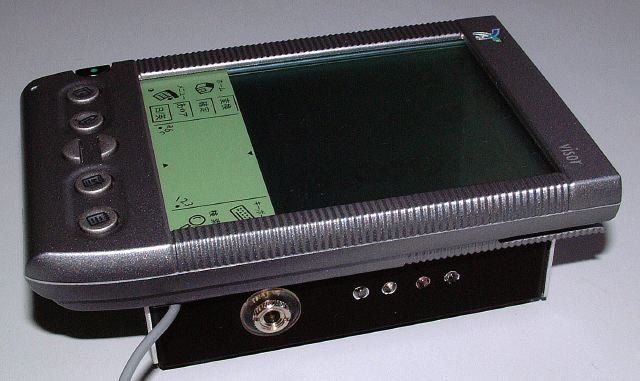

小型化しVisorにマウントした．
このサイズなら，なんとか持ち歩けそうだ．

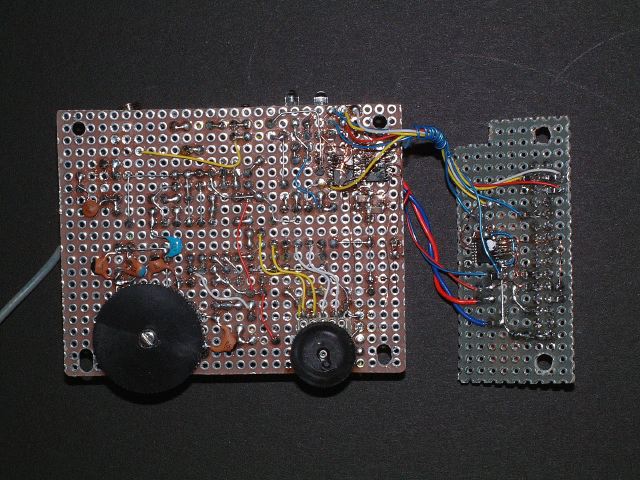

内部写真

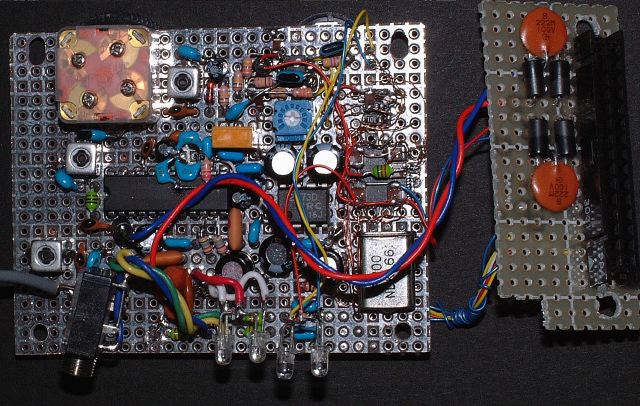

内部写真１

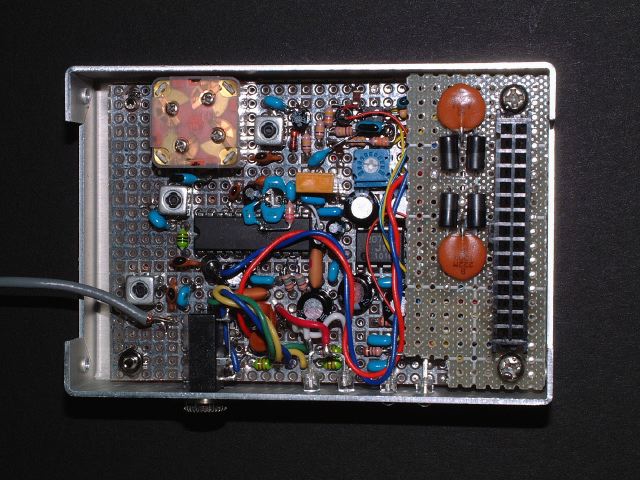

ケースにマウントした内部写真

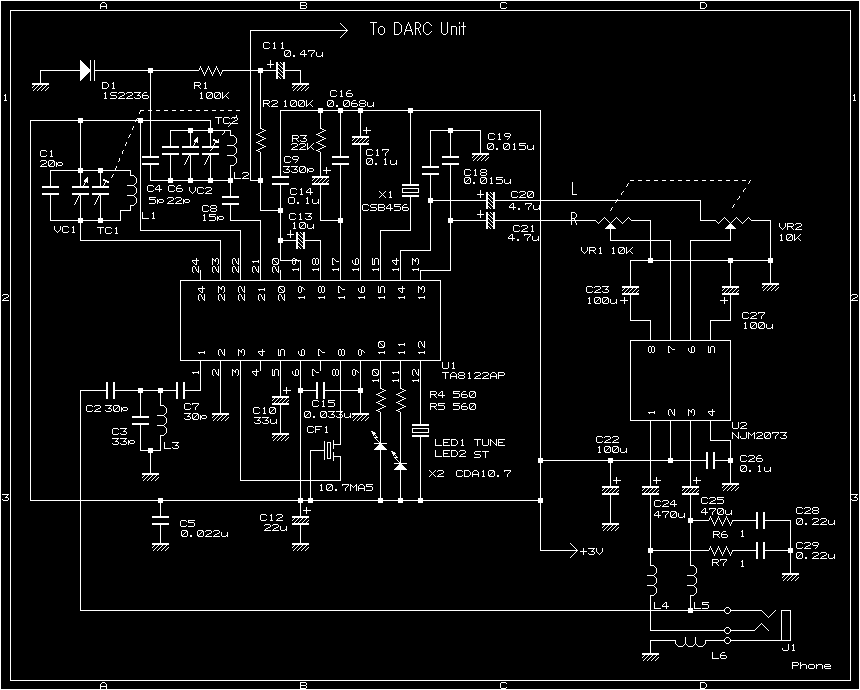

ベタグランドの穴あき基板を使って，ラジオ部分を製作した後，

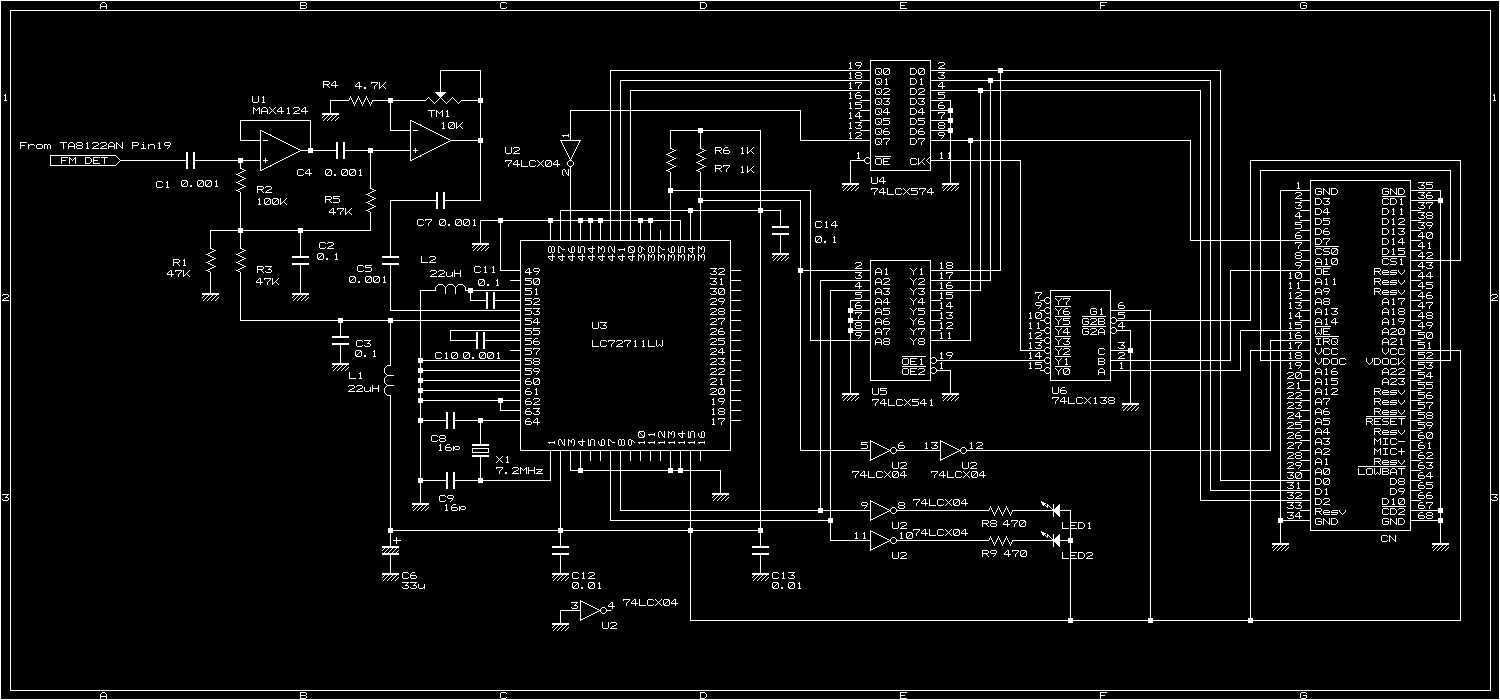

あいた空間にDARCデコーダ部分を無理やり組み込んだ．
デジタル・アナロググランドの分離，EMI-Filによるノイズ対策を施してある．
写真は展示用に外部アンテナを使用するため，ケーブルが出ているが，
最終的にはイヤホーンがアンテナの役目を果たす．（回路実装済）

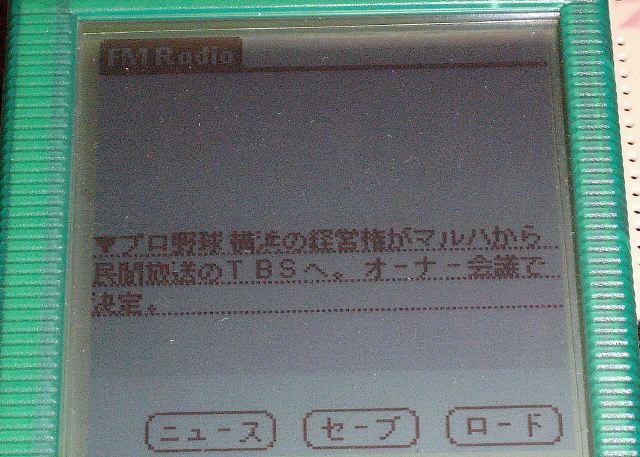

受信画面
ソフトは学生達が担当．インターフェースコントロール，パケットデータの組み変え，
文字コードの変換など苦労してくれた．
