ニキシー管を使った水晶時計

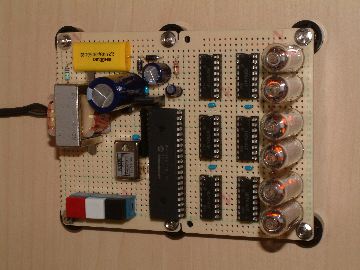

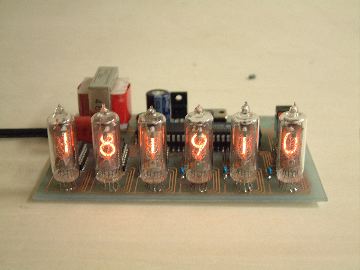

教え子からのリクエストに応えて，ニキシー管を使った時計を作ってみました． 手持ちに日立製のニキシー管が沢山あるのですが，今回は中古のLD-955A(NEC)を 使ってみました．
駆動回路は74141を使ったスタティック表示で，コントロールは学校で教えている PIC 16F877を使い，CCS-Cでソフトを組んでみました． メインクロックにXTCOを使ったので，１カ月たっても１秒ずれません．

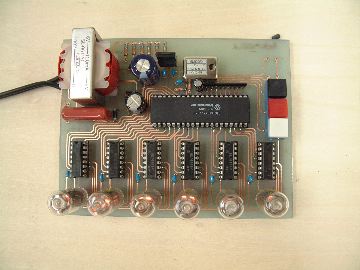

リクエストした学生は設計した回路を基に，パターンを起こして基板を作り 製作しました．
ニキシー管時計回路図 (44KByte) コントロールソフト （CCS-C ソースリスト）
おまけ．．

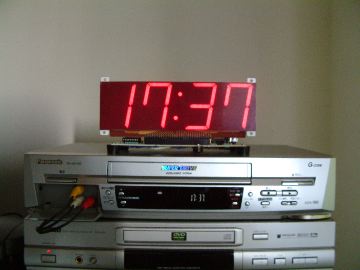

その昔，秋月電子のキットで「ドデカクロック」という時計キットがありました．

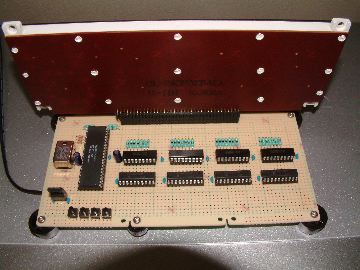

その大きなＬＥＤパネルをジャンク箱からみつけたので，同じ構成で
時計を作ってみました．
この大きさはかなりのモノで，迫力あります．

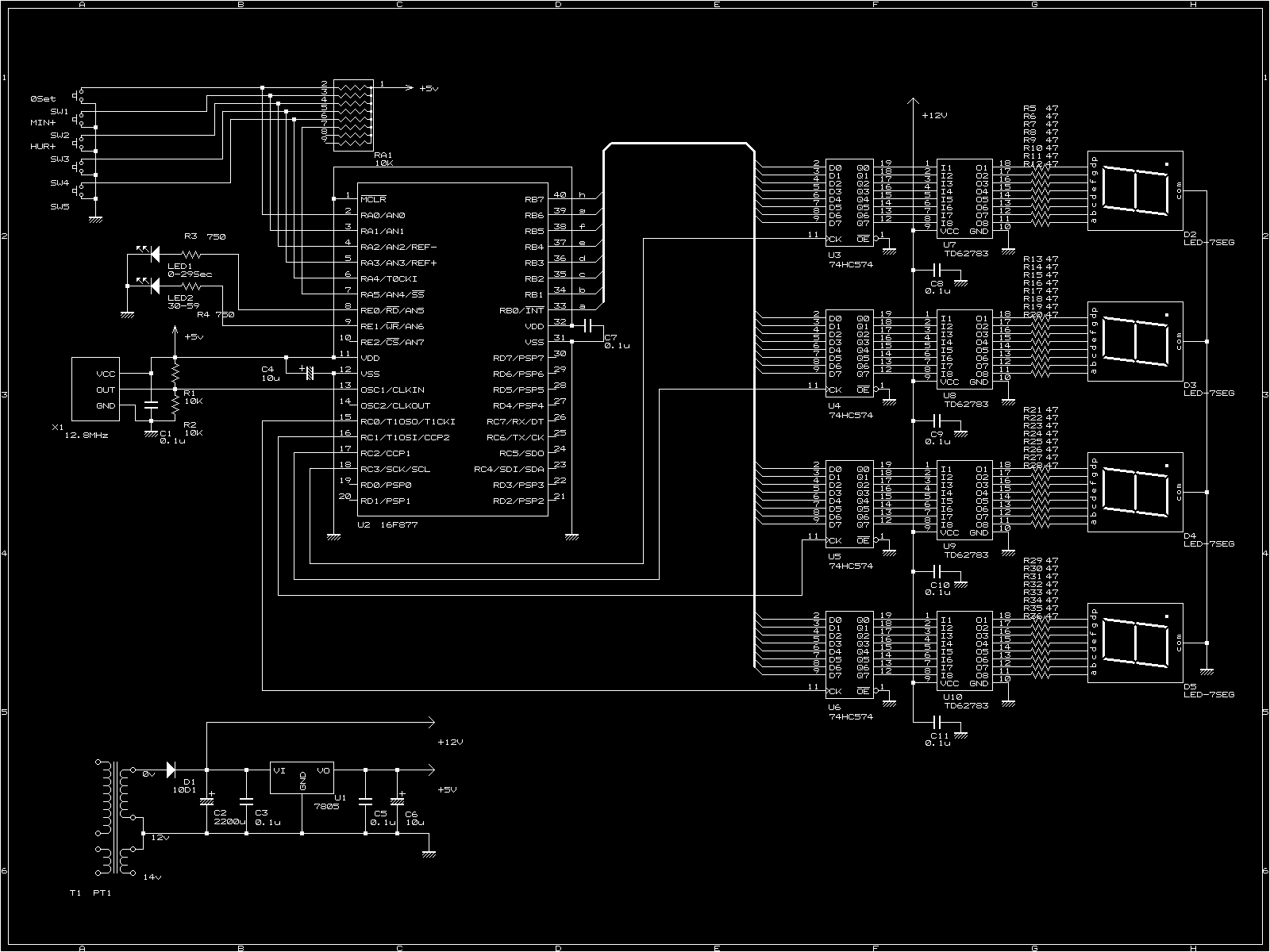

LED時計回路図 (41KByte) コントロールソフト （CCS-C ソースリスト）
