フィールド分離アダプタ
衛星受信がまだ普及していなかった頃に作った
サテライトチューナ用アダプタです．
インテルサットで２重画像（奇数フィールドと
偶数フィールドに別の画像を加重した信号）を
元の映像信号に戻すアダプタです．
（写真下の装置，写真上はチューナ）

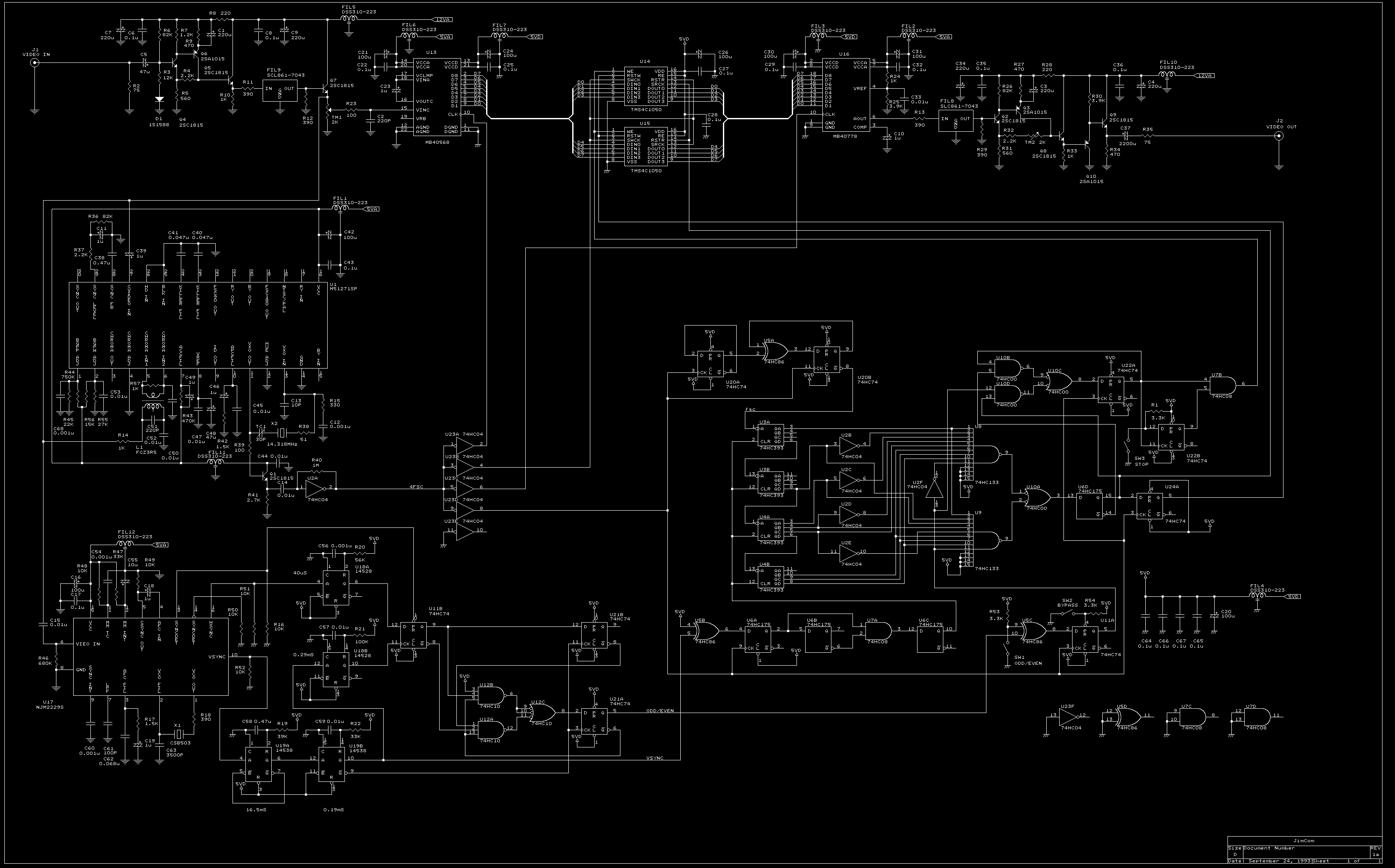

フィールド分離アダプタの回路図 (108KByte)
今ではデジタル伝送が主体になってきて，この様な伝送方式は
欠点が多く作ってもあまり実用になりませんが，今でも
インテルサットのＣバンドでは利用されています．
原理はデジタル変換されたビデオ信号をメモリに蓄え，目的のフィールドの補完を行います．
補完されたデジタル信号は，もう一度アナログ信号に戻りビデオ信号になります．
メモリロジックを工夫して画像がフリーズする機能もつけました．
設計のポイントは衛星の微弱な信号で同期検出とフィールド判定が正確に行えることでした．
検討した結果，PLL方式の同期検出が最もよい成績だったのでJRCのNJM2229を使っています．
フィールド検出はロジックで組んであります．

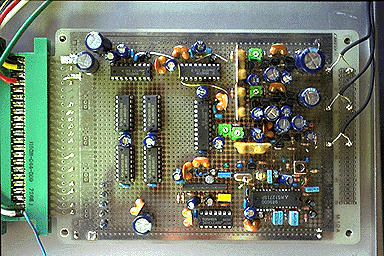

アナログ回路とデジタル回路は別基板に組み込みました．
今ならロジックアレイを使えばコンパクトに作れるでしょう．
