自作した測定器
Gate Dipper
ＭｏｓＦＥＴを使ったゲートディッパーです．
２バンドラジオの調整用として製作しました．

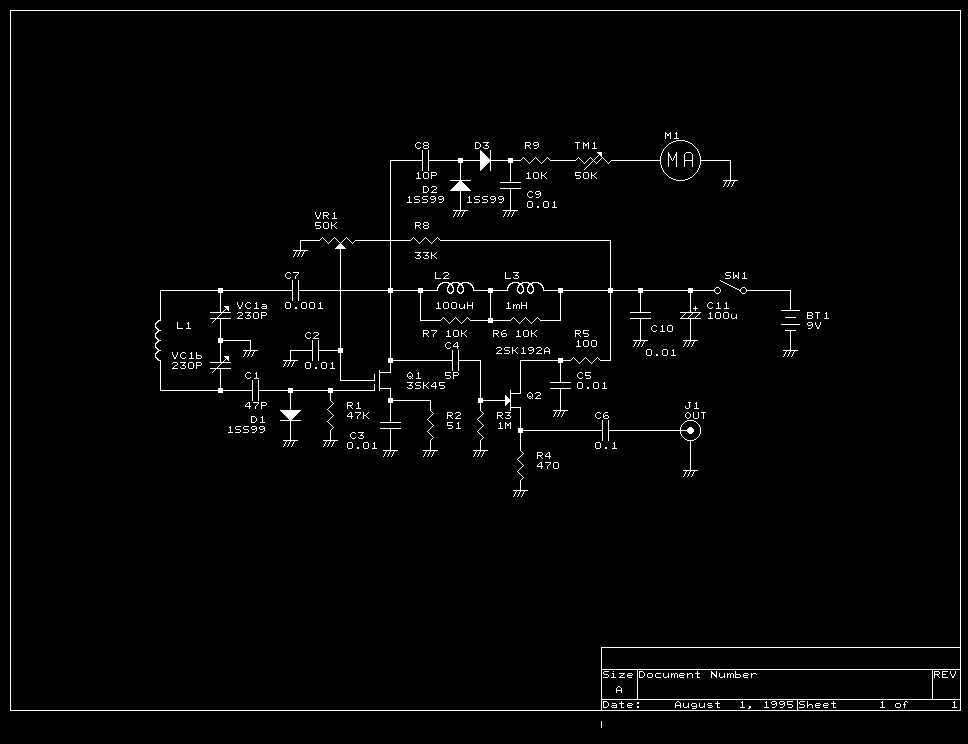

ディッパーの回路図 (9KByte)
RMS DVM

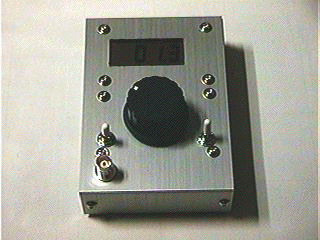

真のＲＭＳ値が測定できる電圧計です．ＮＦ調整時のレベルメータなどに
利用します． アナログデバイスのＲＭＳコンバータと秋月電子のＤＶＭ
キットを利用しました．
LC Meter

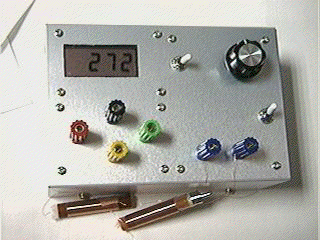

秋月電子で発売されている，ＬメータキットとＣメーターキットを
１つのケースに入れたものです．
PIC Counter

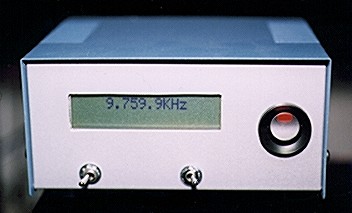

PIC 16F84とLCDユニットを使った周波数カウンタです．
原典はPIC活用ガイドブックにあります．
シングルスーパー受信機の受信周波数を表示させるために，計測した周波数に
オフセット値を加算，減算できるようにしてあります．
2 Tone OSC

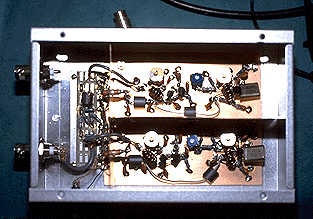

受信機調整用に製作した２信号発生器です．
発振周波数は11.00MHz - 11.06MHzで出力は6dBmとれます．
