ANTIQUE ELECTRONIC SUPPLY で手に入れたラジオキット

簡単なキットをアメリカから輸入して製作しました.

K-701 電池管を使った7球中波ラジオキット

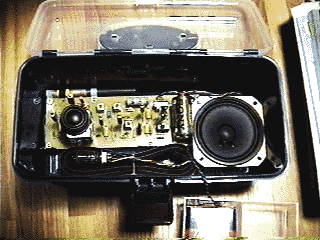

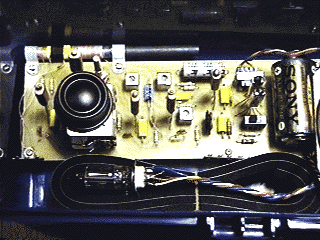

電池管を使った中波ラジオです.部品はプリント基板に実装します. IFTや出力トランスはトランジスタ用と思われる部品が使われています. AGCをモニタできるようにマジックアイ(1H3)を取りつけています. 受信音はきわめて良好で,高音質な放送が楽しめます.

K-701 ラジオキット回路図 (19KByte)

K-406 単球中波ラジオキット

単球再生ラジオです.部品は木板に実装します. コイルはスパイダーコイルで自分で巻きます.コイルタップを出すことによって, 短波も受信可能です. ハイインピーダンスのレシーバー(PA-466)を使って受信します. 真空管は1A5, 1C5, 1H4, 1Q5, 1T5, 1L4, 1T4, 1U4, 1U5 などが使用できます. 今回は手持ちの6BA6(5749)を使用しました. こちらにも追加情報があります.

K-406 ラジオキット回路図 (6KByte)

K-101A バッテリーラジオ用電源キット

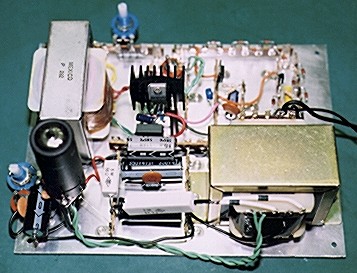

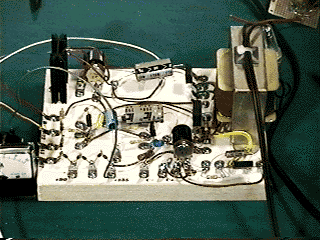

木板上に部品を実装する電源キットです. 出力電圧は, "A" Output: ヒーター用 1.5 - 7.5V 1.5A "B" Output: B電源用 22, 45, 67, 90, 135V 50mA "C" Output: バイアス用 0 - 22V 実験用の電源としても手頃です. もう1台は6BM8の安定化電源を追加し,アルミ板上に製作してみました.

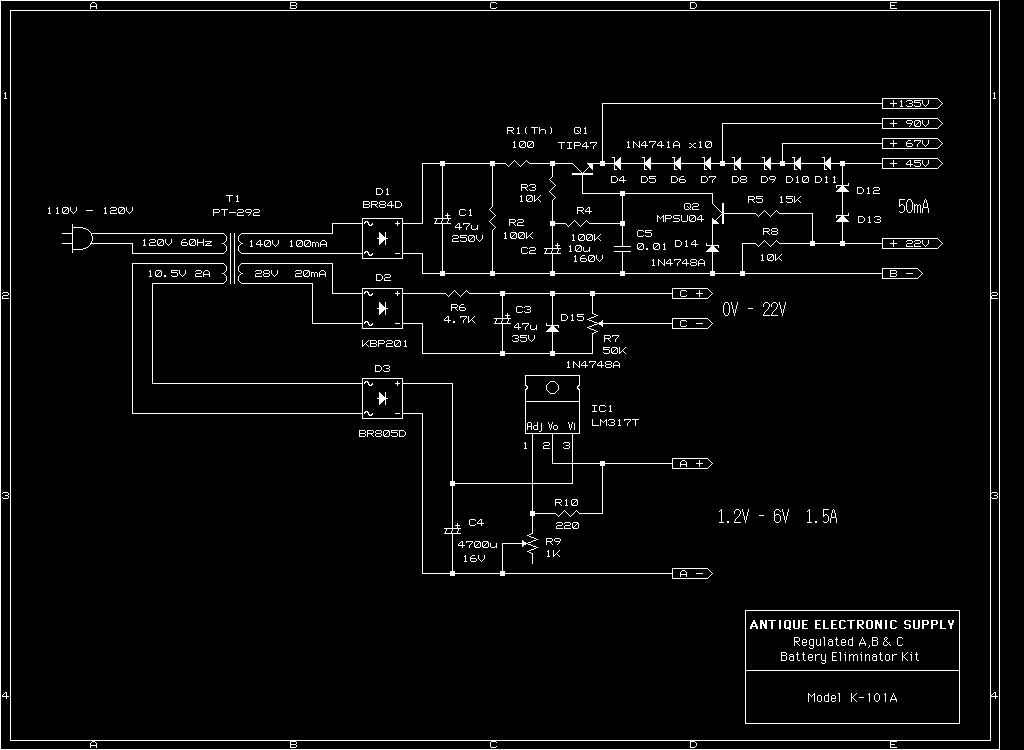

K-101A バッテリーラジオ用電源キット回路図 (14KByte)
