2 バ ン ド ラ ジ オ の 測 定 デ ー タ

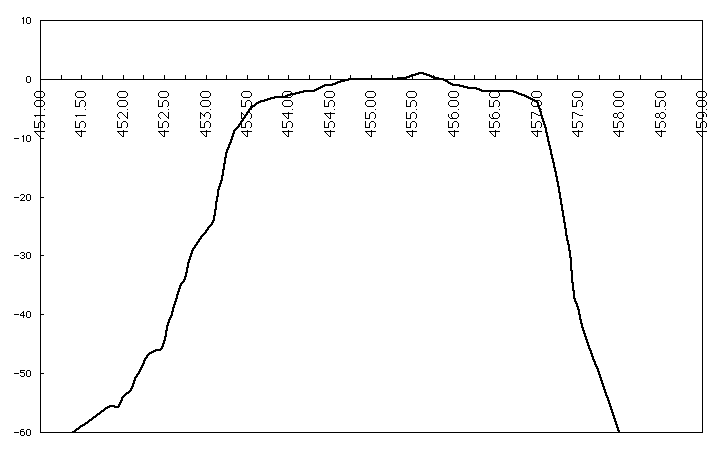

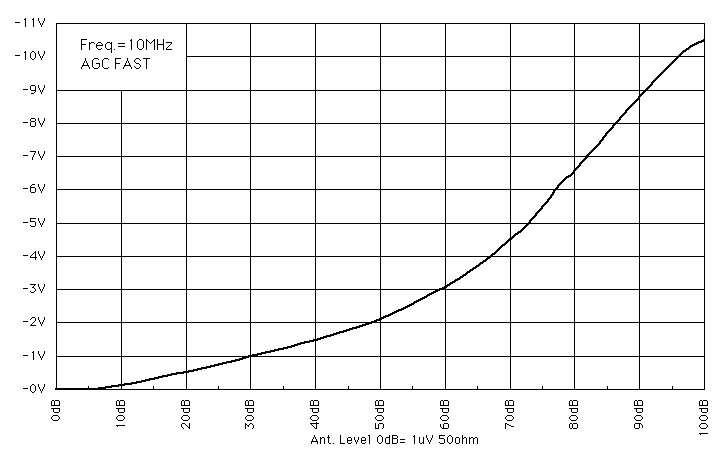

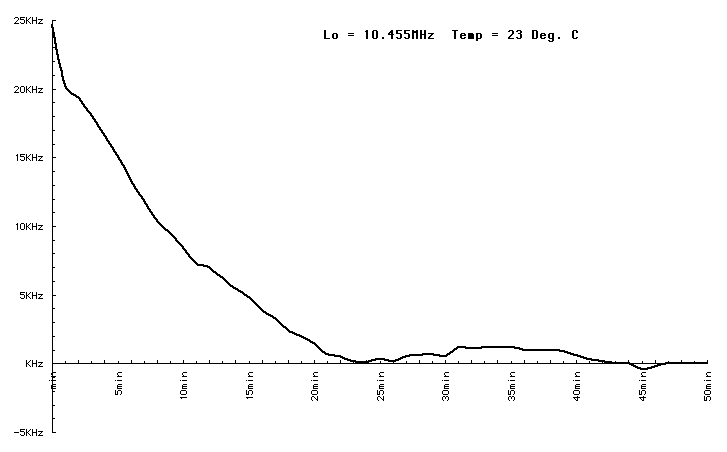

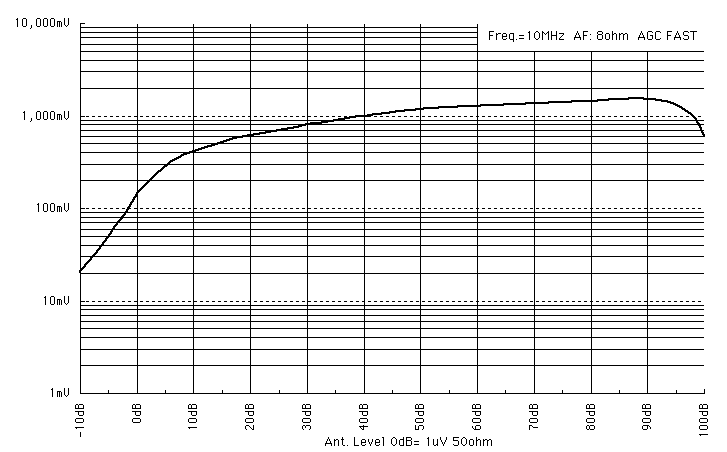

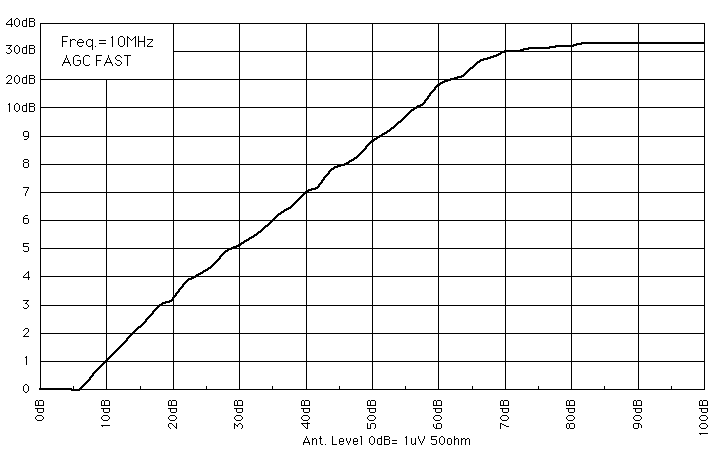

A G C 特 性 (7KByte)  対入力信号のグラフ AGCは4dBから出力され,100dB時に  約−10Vになる. S メ ー タ 特 性 (7KByte) S メ ー タ (39KByte)  Sメータは45型を使用.最近は入手難.  S数値はメータに書かれていたモノを使ったので定量的ではないが,  意外とグラフにすると直線になった. 音 声 出 力 特 性 (8KByte)  対入力信号のグラフ スピーカー端子に8Ωのダミーロードを入れ  RMS計でオーディオ信号を測定.  SSGの設定は10MHz,400Hz30%の変調をかけた. I F 帯 域 特 性 (4KByte)  R390Aに使われていたコリンズのメカフィル(4KHz)を使用した.  IFTはトリオのT21を使用し,455KHzで最大になるように調整.  AGCをOFFにし,IF最終段のグリッドに発生した電圧を読んだ. 新 回 路 局 発 ド リ フ ト 特 性(22KByte)  局発の周波数安定度.測定周波数は10.455KHz.  30分以後は200Hz位のドリフトになる. 旧 回 路 局 発 特 性 (中波) (22KByte)  中波時にMixerの7360の偏向に加わる点で測定.  出力電圧は16.8VPP. 旧 回 路 局 発 特 性 (短波) (37KByte)  短波時にMixerの7360の偏向に加わる点で測定.  出力電圧は10.18VPP. 連絡先: jimcom123@hotmail.com JimCom COPYRIGHT 1996,97 JimCom このサイト内の画像・図面等の情報を無断で使用する事を禁じます.
