２ バ ン ド ラ ジ オ
基本に戻って，真空管を使ったシングルスーパーラジオを作りました．
普通のラジオではおもしろくないので，マジックアイをつけ，R390Aに使われていた
コリンズのメカニカルフィルタを，ミクサには高性能の7360(RCA)を使用し高性能を
めざしました．
短波コイルはトリオのＳ−Ｃコイル，中波はＡＥＳ製のコイル（ＲＦは動作していない）
ＩＦＴはトリオのＴ２１を使用しました．これらは贅沢にも手持ちにあった
未使用品を利用しました．バンド切替は接点不良などの不安から高周波リレーを
使用しています．

主要真空管はアメリカより輸入し，他の部品は東京（秋葉原），大阪（日本橋），
名古屋（大須），京都（寺町）などのパーツ屋さんから入手しました．
ジャンク品はコリンズのメカフィル位です．入手難とはいえ，あちこちまわりながら
部品を手に入れました．

ケースは古風な取っ手つきのケースにしました．（リードのＡＳ−Ｓ１）
このケースは上部が開閉できるタイプで，プラグインコイルの差し替え用に
便利にできていたのでしょう．
大きさはＷ：４５０，Ｈ：２３５，Ｄ：２３０（単位はｍｍ）で少し大きめですが，
実装すると隙間もない状態になりました．
ただしシャーシが薄く，強度を上げるために補強しておいた方がよかったと思います．

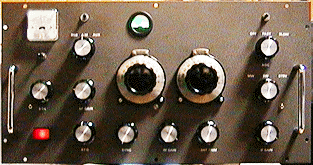

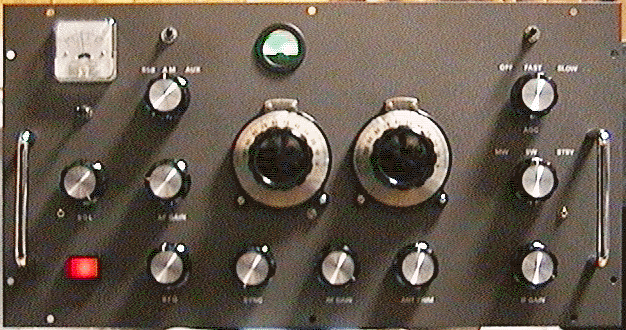

Front Panel


Magic Eye

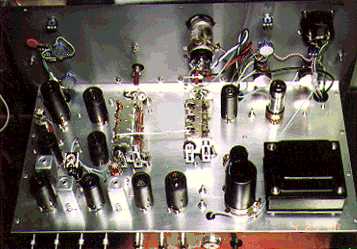

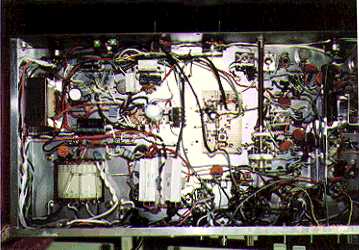

上部内部写真  (16KByte)    下部内部写真  (21KByte)


２ バ ン ド ラ ジ オ ブ ロ ッ ク 図

　R F - MIX - M F - I F -T- I F -T- I F -T- AGC - DAGC
  6DC6  7360  4K    6BA6    6BA6    6BA6    6AV6  1N34A
         |                           |       |
        OSC       SMeter  EYE       ANL     DET - A F
       12AT7A     12AT7A  EM71    1S33 X2  1N34A  6BM8

受信周波数　520 - 1700KHz, 5.9MHz - 16.1MHz

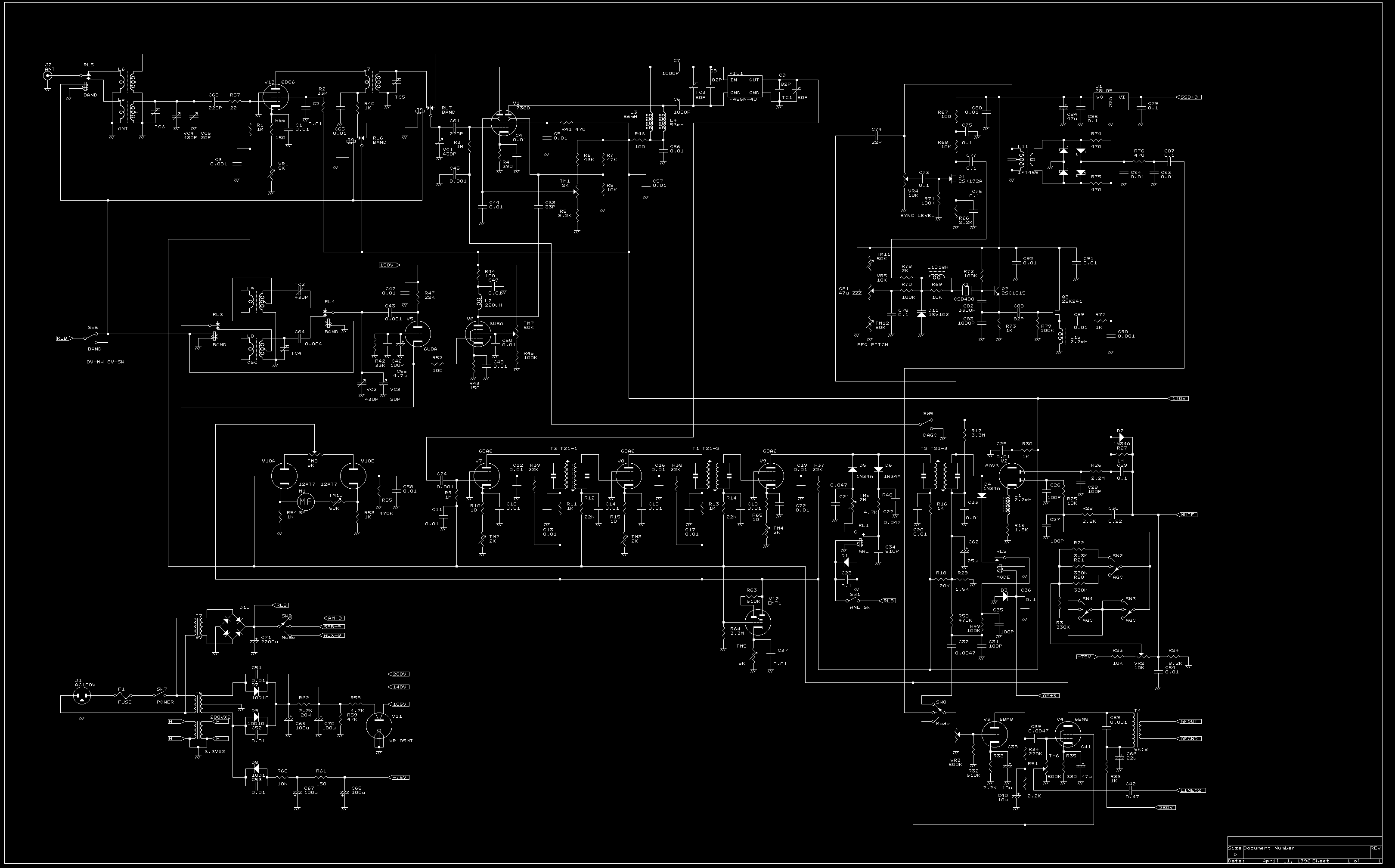

２ バ ン ド ラ ジ オ 旧 回 路 図  (97KByte)

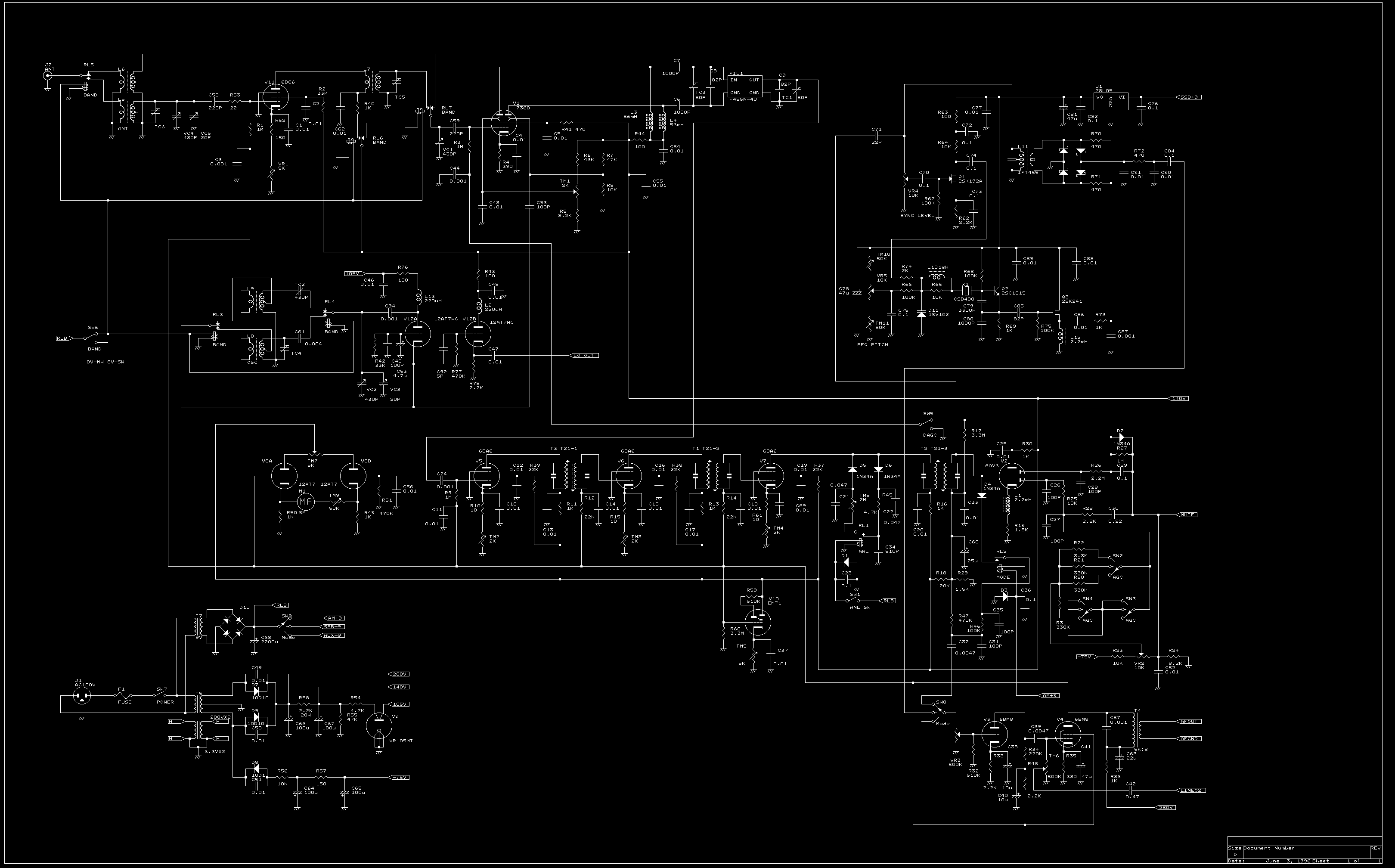

２ バ ン ド ラ ジ オ 新 回 路 図  (97KByte)
　局発回路を６Ｕ８Ａから１２ＡＴ７ＷＣに変更しました．
測 定 デ ー タ


参 考 文 献

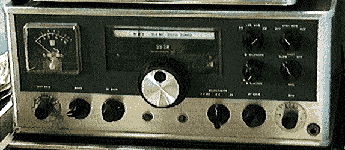

　Squires - Sanders, Inc. SS-1R Amateur Band Receiver Instruction Manual
  通信型受信機の解説と実際　JA1FG　CQ出版
　ＳＳＢハンドブック　CQ出版
  ハムジャーナル　#7, #64, 他　CQ出版
  回路図R390A, JR310, TS511S, JA3MF's RX (CQ HamRadio 74-9), JR1TTQ's RX (CQ HamRadio 74-12)
　トリオコイル添付資料
　など多数．
　文献を快く提供していただいた皆さんにお礼を申し上げます．
